Elektroinstallation
Elektroinstallation in Dresden, die Anlage hinter der Steckdose.
Neubau, Sanierung und Gewerbe in Dresden: Wir planen die Stromkreise, ziehen die Leitungen, setzen den Verteiler und übergeben mit Messprotokoll.
Ablauf
Vom Rundgang bis zum Protokoll.
Vier Schritte. Der erste kostet Sie nichts außer einer Stunde Zeit.
-
Rundgang und Bestandsaufnahme
Wir sehen uns an, was da ist: Zählerplatz, Verteiler, Leitungswege, und im Bestand auch, wie die Anlage gebaut wurde. Dazu die Frage, wie Sie die Räume nutzen wollen. Danach wissen wir, ob erneuert oder erweitert wird.
-
Planung und Angebot
Wir legen Stromkreise, Dosen und Schalterstellen fest und schreiben sie in ein Leistungsverzeichnis. Was am Ende in der Wand liegt, steht vorher auf Papier, Raum für Raum.
-
Installation

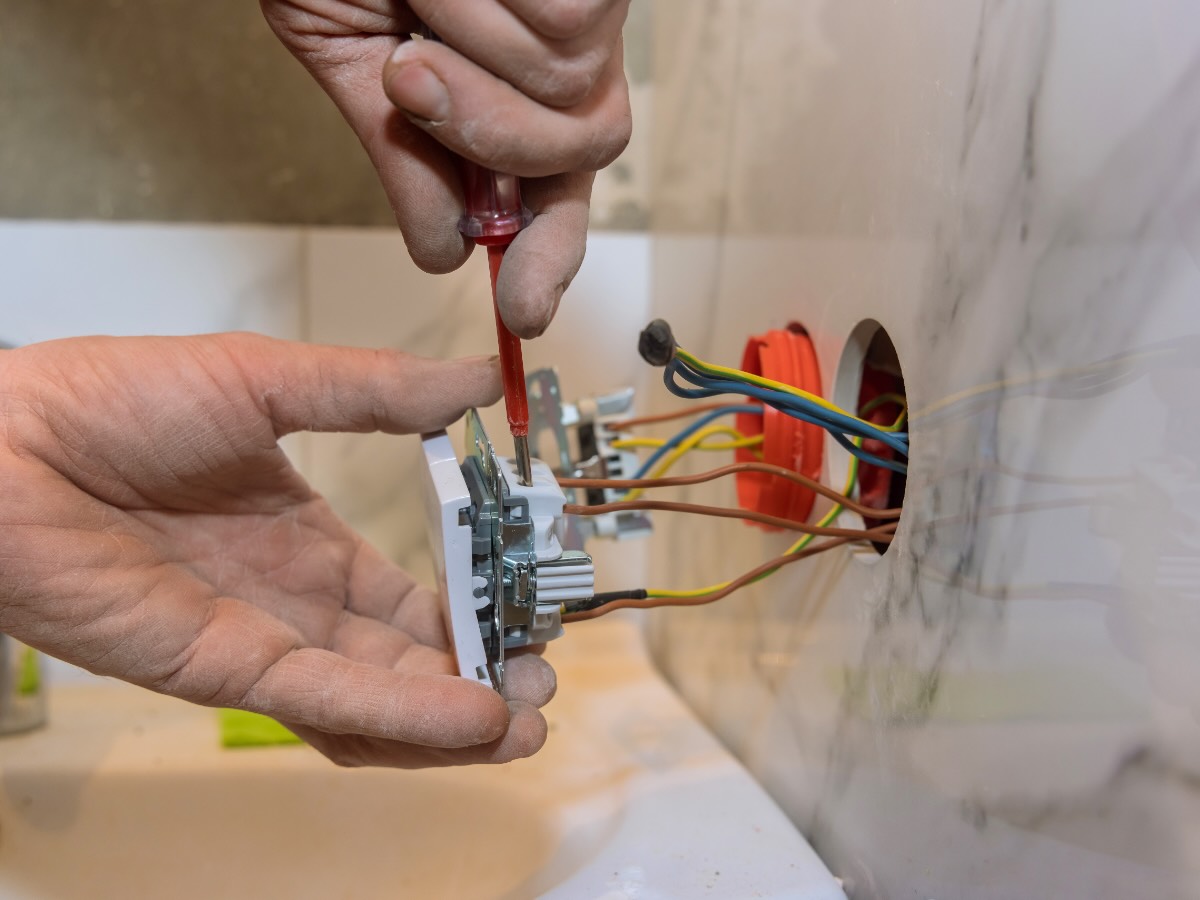

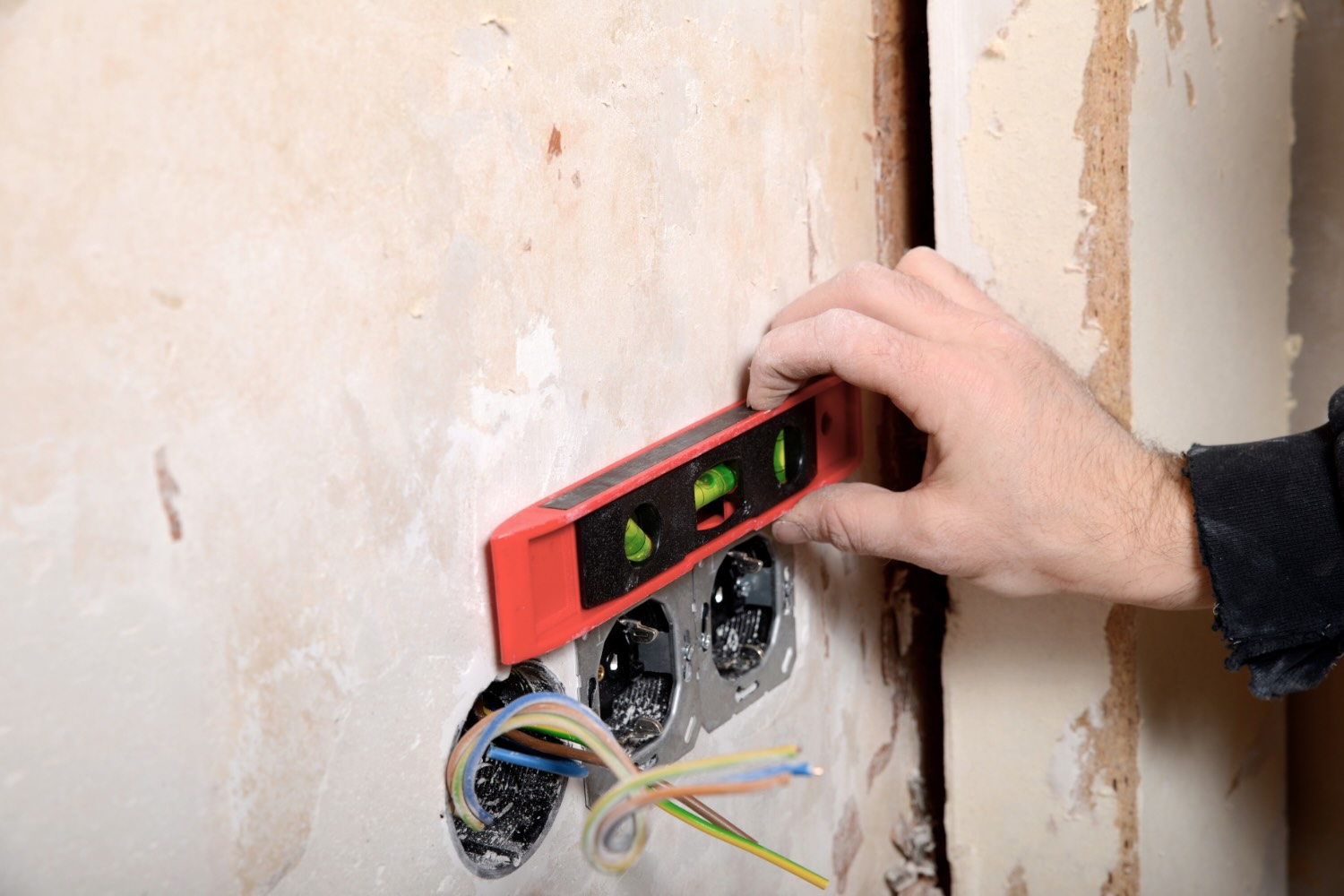

Schlitzen, Dosen setzen, Leitungen ziehen, Verteiler aufbauen und anklemmen. Wenn Trockenbau oder Spachtelarbeiten dazugehören, machen wir sie im selben Zug, damit niemand auf den nächsten Betrieb wartet.
-
Messen, anmelden, übergeben
Vor der ersten Inbetriebnahme wird die Anlage besichtigt, erprobt und gemessen. Sie bekommen das Prüfprotokoll mit den Messwerten und den Verteilerplan. Die Inbetriebsetzung beim Netzbetreiber melden wir an.
Umfang
Wie viele Steckdosen ein Raum braucht.
Dafür gibt es Zahlen: die Richtlinie RAL-RG 678 der HEA, Ausgabe Februar 2023, aufbauend auf der Mindestausstattung nach DIN 18015-2.
- 6 / 11
- Wohnzimmer ab 16 m² Sechs Steckdosen sind die Mindestausstattung nach DIN 18015-2, elf die Standardausstattung der Richtlinie. Unter 16 m² sind es fünf und acht.
- 3 / 5
- Küche ab 20 m² Dazu kommen die Steckdosen über der Arbeitsplatte: je 1,20 Meter zwei, in der Standardausstattung drei. Bis 20 m² bleibt es im Raum bei drei.
- 2 / 4
- Bad Wo sie sitzen dürfen, entscheiden die Schutzbereiche nach DIN VDE 0100-701. Die Anzahl ist hier der kleinere Teil der Planung.
- 7
- Eigene Stromkreise Herd, Mikrowelle, Geschirrspüler, Waschmaschine, Trockner, Warmwasser und später die Wallbox bekommen jeweils einen für sich, zusätzlich zu allem oben.
Die erste Zahl ist Pflicht, die zweite nicht
Vorgeschrieben ist allein die Mindestausstattung nach DIN 18015-2. Die zweite Zahl stammt aus der Richtlinie RAL-RG 678 der HEA, Ausgabe Februar 2023, und ist die Stufe, die im Alltag den Unterschied macht.
Ab der Standardausstattung zählt der Raum
Dann bekommt jeder Raum seinen eigenen Beleuchtungs- und Steckdosenstromkreis, statt dass die Anzahl an der Wohnfläche hängt. Der Verteiler wächst entsprechend mit, in einer Mehrraumwohnung ist er mindestens vierreihig.
Für Netzwerk und Fernsehen gibt es keine Stückzahl
Die Richtlinie sagt dazu nichts. Wir gehen deshalb Raum für Raum durch, wo Fernseher, Router, Arbeitsplatz und Drucker stehen sollen. Eine Leitung im Rohbau kostet wenig, eine nachträgliche viel.
Bestand
Alte Anlage: kein Grund zur Panik.
Was im Bestand gilt, wird oft falsch erzählt. Deshalb hier die sachliche Fassung.
Es gibt keine Nachrüstpflicht
Aus der aktuellen Fassung der DIN VDE 0100-410 lässt sich für bestehende Anlagen keine Pflicht zur Nachrüstung ableiten. Eine Anlage ohne Fehlerstromschutzschalter darf weiterlaufen, solange sie unverändert bleibt und keine Gefahr von ihr ausgeht.
Wer erweitert, baut nach heutiger Norm
Sobald ein Stromkreis erweitert oder wesentlich geändert wird, führen wir diesen Teil nach den heutigen Regeln aus: Steckdosen bis 32 A mit Fehlerstromschutz, in Wohnungen auch die Beleuchtung.
Klassische Nullung und fehlender Schutzleiter
Die klassische Nullung ist seit 1973 bei Neuerrichtung nicht mehr zulässig. Wo kein Schutzleiter liegt, fehlt die Schutzmaßnahme, und ein Fehlerstromschutzschalter ersetzt sie nicht. Solche Stromkreise erneuern wir, wenn wir daran arbeiten.
Abnahme
Was Sie am Ende in der Hand halten.
Eine Anlage ist fertig, wenn sie geprüft und dokumentiert ist, nicht wenn der Strom fließt.
Besichtigen, erproben, messen
Vor der ersten Inbetriebnahme einer neuen oder geänderten Anlage steht die Erstprüfung nach DIN VDE 0100-600. Dabei werden Schutzleiter, Isolationswerte, Schleifenimpedanz und die Auslösung der Schutzeinrichtungen gemessen.
Das Protokoll gehört Ihnen
Sie bekommen das Prüfprotokoll mit den gemessenen Werten und den Verteilerplan. Das ist der Nachweis, dass die Anlage zum Zeitpunkt der Übergabe in Ordnung war, und die Grundlage für jeden, der später daran arbeitet.
Anmeldung beim Netzbetreiber
Arbeiten an der Anlage darf nur ein Betrieb ausführen, der im Installateurverzeichnis des Netzbetreibers eingetragen ist. Formicas steht im Verzeichnis Sachsen Ost, deshalb reichen wir Inbetriebsetzungsauftrag und Fertigstellungsanzeige selbst ein.
Für Gewerbe kommt die wiederkehrende Prüfung dazu: Ortsfeste elektrische Anlagen werden nach DGUV Vorschrift 3 in der Regel alle vier Jahre geprüft, in besonderen Betriebsstätten jährlich, Fehlerstromschutzschalter in stationären Anlagen alle sechs Monate. Das sind Richtwerte. Die Frist für Ihren Betrieb ergibt sich aus der Gefährdungsbeurteilung.
Was den Preis macht
Vier Dinge erhöhen den Aufwand.
Preise stehen hier nicht. Das entscheidet sich in Ihren Wänden, nicht in einer Tabelle.
- Ausstattung
- Wie viele Stromkreise, Dosen und Schalterstellen Sie wollen, und ob Licht schaltbar, dimmbar oder in Szenen laufen soll.
- Bausubstanz
- Schlitzen im Ziegel ist etwas anderes als in Beton. Im bewohnten Bestand kommen Staubschutz, Abschnitte und Rücksicht auf den Alltag dazu.
- Zählerplatz
- Ob der vorhandene Zählerschrank bleiben kann, entscheidet sich an den technischen Anschlussbedingungen des Netzbetreibers und am Platz für die Messtechnik. Das sehen wir vor Ort.
- Was später dazukommt
- Wallbox, Photovoltaik, Speicher oder Wärmepumpe brauchen Platz im Verteiler und eigene Leitungswege. Beim Neubau kostet die Vorbereitung wenig, das Nachrüsten später deutlich mehr.
Fragen
Was uns am Telefon zuerst gefragt wird.
Muss ich meine alte Elektrik erneuern lassen?
Nicht automatisch. Eine Anlage, die seinerzeit ordnungsgemäß gebaut wurde, darf weiterlaufen. Anders wird es, wenn sich die Nutzung ändert, wenn erweitert wird oder wenn es echte Mängel gibt. Was davon bei Ihnen zutrifft, sieht man beim Rundgang und an den Messwerten.
Können wir in der Wohnung bleiben, während Sie arbeiten?
In den meisten Fällen ja. Wir arbeiten dann in Abschnitten, sodass Küche und Bad abends wieder laufen. Ganz ohne Staub geht es nicht, aber wir sagen vorher, welcher Raum wann dran ist.
Wie viele Steckdosen sind sinnvoll?
Die Richtlinie RAL-RG 678 nennt für ein Wohnzimmer über 16 m² sechs Steckdosen als Mindestausstattung und elf in der Standardausstattung. Unsere Erfahrung: Nachträglich fehlt fast nie Licht, sondern immer eine Steckdose.
Brauche ich einen neuen Zählerschrank?
Das hängt an den technischen Anschlussbedingungen des Netzbetreibers und daran, wie viel Platz für Messtechnik und Zusatzgeräte vorhanden ist. Wir prüfen das vor Ort und melden den Zählerplatz beim Netzbetreiber an. Jahreszahlen und Faustregeln helfen dabei nicht weiter.
Machen Sie auch Smart Home?
Wir bereiten die Anlage so vor, dass sich Licht, Beschattung und Heizung später steuern lassen, und stimmen das mit der Lichtplanung ab. Welche Systeme wir selbst in Betrieb nehmen, klären wir im Gespräch, damit niemand Technik kauft, die nicht zum Haus passt.
Kontakt
Erst ansehen, dann rechnen:
wir kommen zum Rundgang.
Sagen Sie uns, ob es Neubau, Sanierung oder Erweiterung ist und wie groß die Fläche. Damit lässt sich am Telefon schon sagen, worauf es bei Ihnen ankommt und was wir uns vor Ort ansehen müssen.
